Spannbolzen Standard

Die massiven Standard Spannbolzen sind aus hochfestem Stahl mit Bund gefertigt, einsatzgehärtet und präzisionsgeschliffen – für jeden denkbaren Einbau geeignet. Zentrierdurchmesser 25 mm, Toleranz h6.

Typ A Zentrierbolzen, Typ B Positionierbolzen, Typ C Haltebolzen – jede Ausführung ist in allen drei Typen verfügbar.

Alle Standard-Spannbolzen haben einen Zentrierdurchmesser von 25 mm in Toleranz h6, Kegelgröße 40.

Zentrierbundlänge 5 mm (Gesamtlänge 40 mm) oder 10 mm (Gesamtlänge 45 mm). M12 und M16 in beiden Bundlängen, M20 in Bundlänge 5 mm.

Werkstoff hochfester Stahl, einsatzgehärtet und präzisionsgeschliffen. Gewicht ca. 0,3 kg je Bolzen.

Die Befestigung erfolgt mit Normschrauben – wahlweise von der Vorrichtungs- oder der Bolzenseite. Für sehr präzisen Einsatz sind diverse Spannbolzen auch als hochgenaue Version auf Anfrage erhältlich.

Spannbolzen Standard

Große Vielfalt, perfekte Passform

Ø 25 mm h6Kegelgröße 40Hochfester StahlEinsatzgehärtet
Typ A Zentrierbolzen
Typ B Positionierbolzen
Typ C Haltebolzen
  • M12 und M16 in Bundlänge 5 und 10 mm
  • M20 in Bundlänge 5 mm
  • Jede Größe in allen drei Typen

Hochgenau auf Anfrage: Für sehr präzisen Einsatz sind diverse Spannbolzen auch als hochgenaue Version erhältlich.

Ausführungen

Typ
A · B · C
Zentrier-Ø
25 mm · Toleranz h6
Gewinde M12
Bundlänge 5 · 10 mm
Gewinde M16
Bundlänge 5 · 10 mm
Gewinde M20
Bundlänge 5 mm
Gesamtlänge
40 mm (Bund 5) · 45 mm (Bund 10)
Befestigung
Normschrauben
Alle 15 Ausführungen ansehen →

CAD-Ansicht

Bauteil im 3D-Viewer drehen, Hauptmaße prüfen und Konstruktionsdaten herunterladen.

3D

Ansicht
Darstellung
Schnitt

Ziehen zum Drehen, Scrollen zum Zoomen, rechte Maustaste zum Verschieben. Das Modell wird erst beim Start geladen.

Artikel auswählen

Maße filtern, Artikel vergleichen und direkt bestellen.

Bestell-Nr. Form Gewinde D mm H mm L mm Verfügbarkeit Preis Menge Bestellen Details
STUL500.113 A M12 25 5 40 Auf Lager €48,20

Maße laut Zeichnung

D
25 mm
H
5 mm
L
40 mm
Gewinde
M12

Ausführung

Artikel

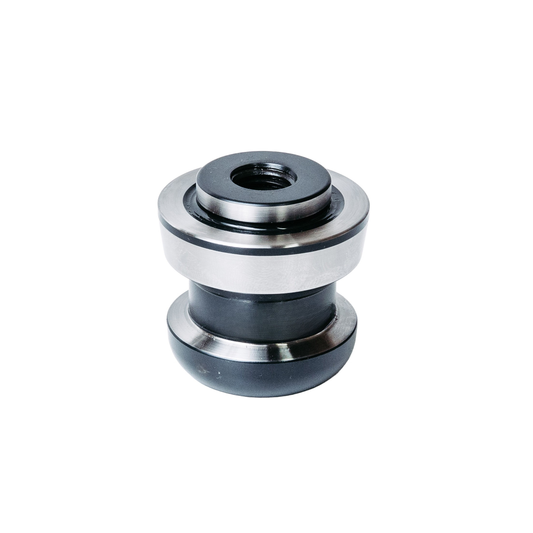

Standard Bund D25,00 Höhe 5 M12/A
Werkstoff
Hochfester Stahl
Zur Produktseite
STUL500.114 B M12 25 5 40 Auf Lager €60,50

Maße laut Zeichnung

D
25 mm
H
5 mm
L
40 mm
Gewinde
M12

Ausführung

Artikel
Standard Bund D25,00 Höhe 5 M12/B
Werkstoff
Hochfester Stahl
Zur Produktseite
STUL500.115 C M12 25 5 40 Auf Lager €43,70

Maße laut Zeichnung

D
25 mm
H
5 mm
L
40 mm
Gewinde
M12

Ausführung

Artikel

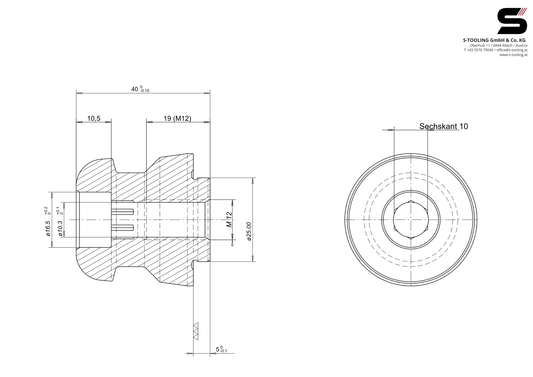

Standard Bund D25,00 Höhe 5 M12/C
Werkstoff
Hochfester Stahl
Zur Produktseite
STUL500.116 A M16 25 5 40 Auf Lager €58,20

Maße laut Zeichnung

D
25 mm
H
5 mm
L
40 mm
Gewinde
M16

Ausführung

Artikel
Standard Bund D25,00 Höhe 5 M16/A
Werkstoff
Hochfester Stahl
Zur Produktseite
STUL500.117 B M16 25 5 40 Auf Lager €70,50

Maße laut Zeichnung

D
25 mm
H
5 mm
L
40 mm
Gewinde
M16

Ausführung

Artikel

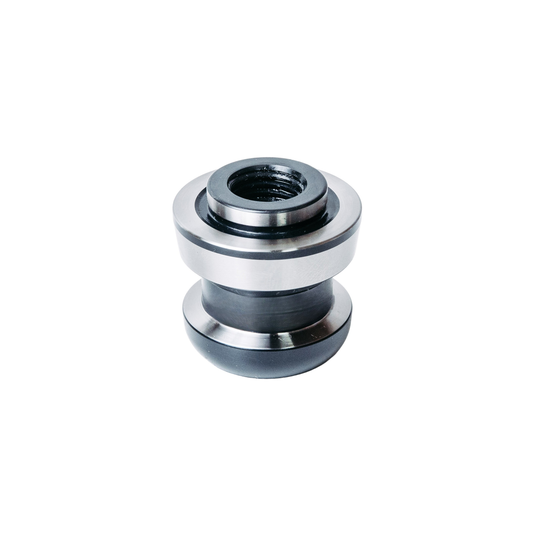

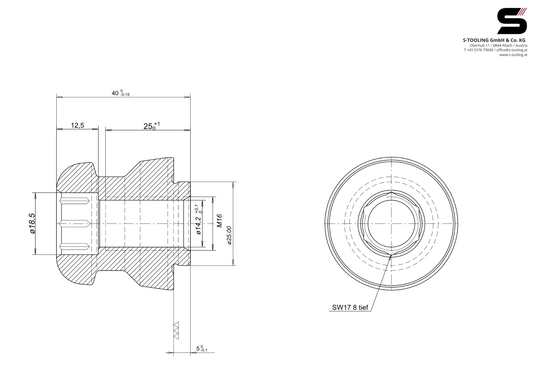

Standard Bund D25,00 Höhe 5 M16/B
Werkstoff
Hochfester Stahl
Zur Produktseite
STUL500.118 C M16 25 5 40 Auf Lager €53,70

Maße laut Zeichnung

D
25 mm
H
5 mm
L
40 mm
Gewinde
M16

Ausführung

Artikel
Standard Bund D25,00 Höhe 5 M16/C
Werkstoff
Hochfester Stahl
Zur Produktseite
STUL500.119 A M20 25 5 40 Auf Lager €77,00

Maße laut Zeichnung

D
25 mm
H
5 mm
L
40 mm
Gewinde
M20

Ausführung

Artikel

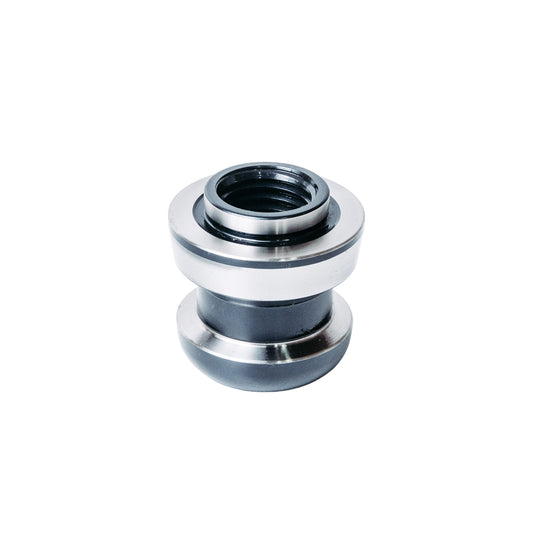

Standard Bund D25,00 Höhe 5 M20/A
Werkstoff
Hochfester Stahl
Zur Produktseite
STUL500.120 B M20 25 5 40 Auf Lager €95,70

Maße laut Zeichnung

D
25 mm
H
5 mm
L
40 mm
Gewinde
M20

Ausführung

Artikel
Standard Bund D25,00 Höhe 5 M20/B
Werkstoff
Hochfester Stahl
Zur Produktseite
STUL500.121 C M20 25 5 40 Auf Lager €72,60

Maße laut Zeichnung

D
25 mm
H
5 mm
L
40 mm
Gewinde
M20

Ausführung

Artikel

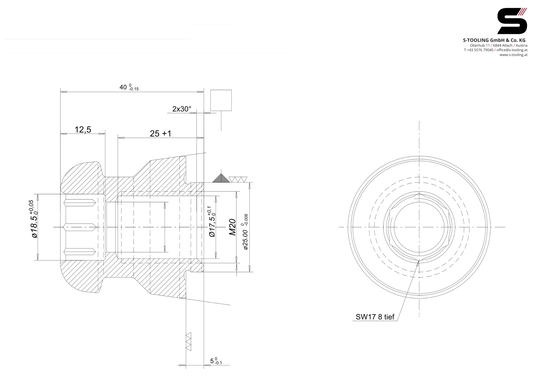

Standard Bund D25,00 Höhe 5 M20/C
Werkstoff
Hochfester Stahl
Zur Produktseite
STUL500.122 A M12 25 10 45 Auf Lager €60,50

Maße laut Zeichnung

D
25 mm
H
10 mm
L
45 mm
Gewinde
M12

Ausführung

Artikel

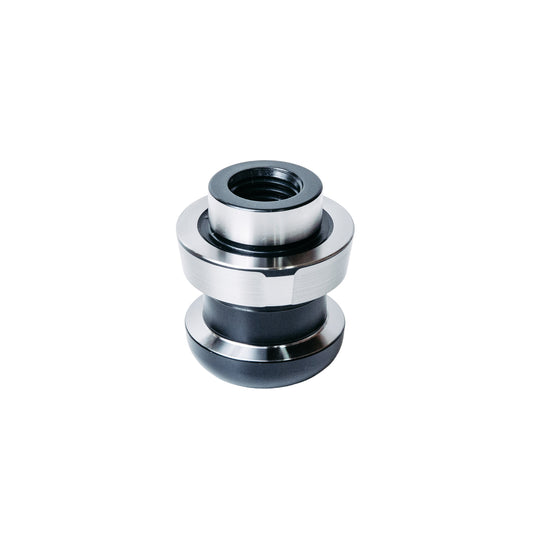

Standard Bund D25,00 Höhe 10 M12/A
Werkstoff
Hochfester Stahl
Zur Produktseite
STUL500.123 B M12 25 10 45 Auf Lager €77,00

Maße laut Zeichnung

D
25 mm
H
10 mm
L
45 mm
Gewinde
M12

Ausführung

Artikel
Standard Bund D25,00 Höhe 10 M12/B
Werkstoff
Hochfester Stahl
Zur Produktseite
STUL500.124 C M12 25 10 45 Auf Lager €55,00

Maße laut Zeichnung

D
25 mm
H
10 mm
L
45 mm
Gewinde
M12

Ausführung

Artikel
Standard Bund D25,00 Höhe 10 M12/C
Werkstoff
Hochfester Stahl
Zur Produktseite
STUL500.125 A M16 25 10 45 Auf Lager €63,70

Maße laut Zeichnung

D
25 mm
H
10 mm
L
45 mm
Gewinde
M16

Ausführung

Artikel

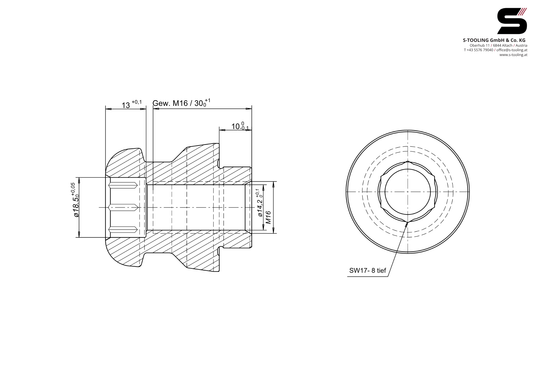

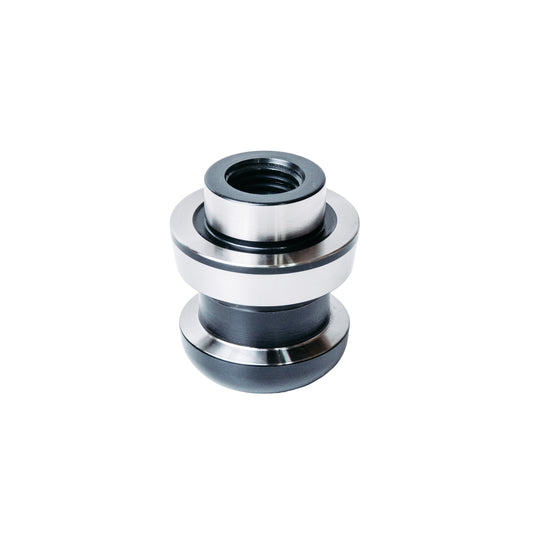

Standard Bund D25,00 Höhe 10 M16/A
Werkstoff
Hochfester Stahl
Zur Produktseite
STUL500.126 B M16 25 10 45 Auf Lager €81,00

Maße laut Zeichnung

D
25 mm
H
10 mm
L
45 mm
Gewinde
M16

Ausführung

Artikel
Standard Bund D25,00 Höhe 10 M16/B
Werkstoff
Hochfester Stahl
Zur Produktseite
STUL500.127 C M16 25 10 45 Auf Lager €60,00

Maße laut Zeichnung

D
25 mm
H
10 mm
L
45 mm
Gewinde
M16

Ausführung

Artikel
Standard Bund D25,00 Höhe 10 M16/C
Werkstoff
Hochfester Stahl
Zur Produktseite

D Zentrierdurchmesser · H Bundlänge · L Gesamtlänge · alle Maße in mm
