Spannbolzen Sonder

Sonder-Spannbolzen sind maßgefertigte Spannelemente für besondere Anforderungen – gefertigt aus rostfreiem Stahl, mit kleineren Zentrierdurchmessern als die Standardausführung.

Werkstoff rostfreier Stahl, einsatzgehärtet und präzisionsgeschliffen – der Unterschied zur Standardausführung aus hochfestem Stahl.

Toleranz h6, Kegelgröße 40, Zentrierbundlänge 5 mm, Gesamtlänge 40 mm, Gewinde M12. Gewicht ca. 0,3 kg.

Typ A Zentrierbolzen, Typ B Positionierbolzen, Typ C Haltebolzen – in beiden Zentrierdurchmessern verfügbar.

Komplettset mit 1× Typ A, 1× Typ B und 2× Typ C sowie 4 gehärteten Auflagescheiben Ø 69 mm, Stärke 5,0 mm.

Wenn Standardbolzen in Durchmesser, Länge oder Bundgeometrie nicht passen – etwa bei engen Bauraumverhältnissen oder speziellen Werkstückaufnahmen – fertigen wir nach Maß.

Spannbolzen Sonder

Kompakt, rostfrei und exakt nach Maß

Ø 16 / 18 mm h6Kegelgröße 40Rostfreier StahlEinsatzgehärtet
Typ A Zentrierbolzen
Typ B Positionierbolzen
Typ C Haltebolzen
  • Beide Durchmesser in allen drei Typen
  • Bundlänge 5 mm, Gesamtlänge 40 mm
  • Gewinde M12

Sondermaße: Wenn Durchmesser, Länge oder Bundgeometrie nicht passen, fertigen wir nach Maß.

Ausführungen

Typ
A · B · C
Zentrier-Ø
16 · 18 mm · Toleranz h6
Gewinde
M12
Bundlänge
5 mm
Gesamtlänge
40 mm
Set ESA 120/70
1× Typ A · 1× Typ B · 2× Typ C
Auflagescheiben im Set
4× gehärtet · Ø 69 mm · 5,0 mm
Alle 7 Ausführungen ansehen →

CAD-Ansicht

Bauteil im 3D-Viewer drehen, Hauptmaße prüfen und Konstruktionsdaten herunterladen.

3D

Ansicht
Darstellung
Schnitt

Ziehen zum Drehen, Scrollen zum Zoomen, rechte Maustaste zum Verschieben. Das Modell wird erst beim Start geladen.

Artikel auswählen

Maße filtern, Artikel vergleichen und direkt bestellen.

Bestell-Nr. Form Gewinde D mm H mm L mm Verfügbarkeit Preis Menge Bestellen Details
STUL500.763 A M12 16 5 40 Auf Lager €80,50

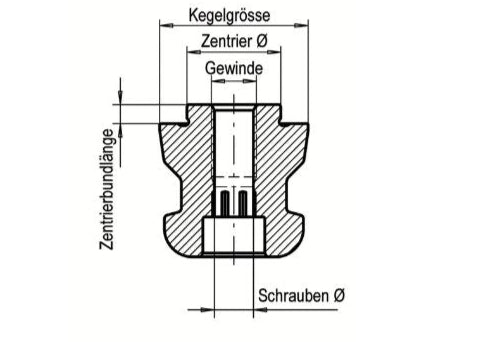

Maße laut Zeichnung

D
16 mm
H
5 mm
L
40 mm
Gewinde
M12

Ausführung

Artikel

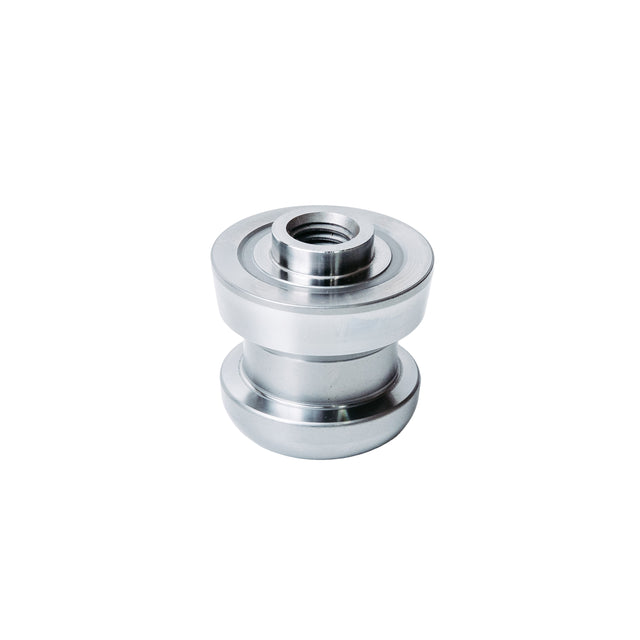

SBA 40-16-5 M12 Sonderbolzen - auf Anfrage
Werkstoff
Rostfreier Stahl
Zur Produktseite
STUL500.766 A M12 18 5 40 Auf Lager €80,50

Maße laut Zeichnung

D
18 mm
H
5 mm
L
40 mm
Gewinde
M12

Ausführung

Artikel
SBA 40-18-5 M12 Sonderbolzen - auf Anfrage
Werkstoff
Rostfreier Stahl
Zur Produktseite
STUL500.764 B M12 16 5 40 Auf Lager €106,80

Maße laut Zeichnung

D
16 mm
H
5 mm
L
40 mm
Gewinde
M12

Ausführung

Artikel
SBB 40-16-5 M12 Sonderbolzen - auf Anfrage
Werkstoff
Rostfreier Stahl
Zur Produktseite
STUL500.767 B M12 18 5 40 Auf Lager €106,80

Maße laut Zeichnung

D
18 mm
H
5 mm
L
40 mm
Gewinde
M12

Ausführung

Artikel
SBB 40-18-5 M12 Sonderbolzen - auf Anfrage
Werkstoff
Rostfreier Stahl
Zur Produktseite
STUL500.765 C M12 16 5 40 Auf Lager €76,00

Maße laut Zeichnung

D
16 mm
H
5 mm
L
40 mm
Gewinde
M12

Ausführung

Artikel
SBC 40-16-5 M12 Sonderbolzen - auf Anfrage
Werkstoff
Rostfreier Stahl
Zur Produktseite
STUL500.768 C M12 18 5 40 Auf Lager €76,00

Maße laut Zeichnung

D
18 mm
H
5 mm
L
40 mm
Gewinde
M12

Ausführung

Artikel
SBC 40-18-5 M12 Sonderbolzen - auf Anfrage
Werkstoff
Rostfreier Stahl
Zur Produktseite
STUL500.722 – – – – – Auf Lager €395,00

Maße laut Zeichnung

Ausführung

Artikel

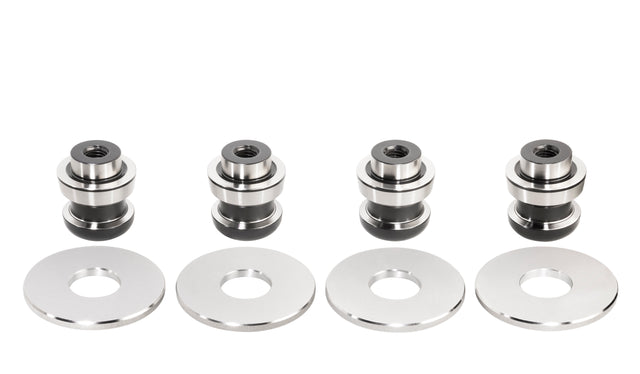

Spannbolzen Set ESA 120/70 - auf Anfrage
Zur Produktseite

D Zentrierdurchmesser · H Bundlänge · L Gesamtlänge · alle Maße in mm
