Spannbolzen mit Zentrierbohrung

Für vorhandene Gewindebohrungen in Werkstücken sind diese Passschraubenbolzen ohne Zentrierbund ausgeführt. Sie verfügen über eine Passbohrung zur direkten Befestigung.

Zentrierbundlänge 0 mm – der Bolzen sitzt direkt in der vorhandenen Gewindebohrung des Werkstücks.

Die Passbohrung ermöglicht die direkte Befestigung ohne zusätzliche Zentrierung.

Toleranz h6, Kegelgröße 40, Gewinde M12 und M16. Gewicht ca. 0,3 kg.

Die kürzeste Bauform im Spannbolzen-Programm – 5 mm kürzer als die Standardausführung mit 5 mm Bund.

Typ A Zentrierbolzen, Typ B Positionierbolzen, Typ C Haltebolzen – in beiden Zentrierdurchmessern verfügbar.

Spannbolzen mit Zentrierbohrung

Direktbefestigung ohne Bund

Ø 12 / 16 mm h6Kegelgröße 40Hochfester StahlOhne Zentrierbund
Typ A Zentrierbolzen
Typ B Positionierbolzen
Typ C Haltebolzen
  • Beide Durchmesser in allen drei Typen
  • Gesamtlänge 35 mm
  • Für vorhandene Gewindebohrungen

Passbohrung: Die Befestigung erfolgt direkt im Werkstück – ohne zusätzliche Zentrierung.

Ausführungen

Typ
A · B · C
Zentrier-Ø
12 · 16 mm · Toleranz h6
Gewinde
M12 · M16
Bundlänge
0 mm – ohne Bund
Gesamtlänge
35 mm
Befestigung
Passbohrung, direkt im Werkstück
Alle 6 Ausführungen ansehen →

CAD-Ansicht

Bauteil im 3D-Viewer drehen, Hauptmaße prüfen und Konstruktionsdaten herunterladen.

3D

Ansicht
Darstellung
Schnitt

Ziehen zum Drehen, Scrollen zum Zoomen, rechte Maustaste zum Verschieben. Das Modell wird erst beim Start geladen.

Artikel auswählen

Maße filtern, Artikel vergleichen und direkt bestellen.

Bestell-Nr. Form Gewinde D mm H mm L mm Verfügbarkeit Preis Menge Bestellen Details
STUL800.153 A M12 12 0 35 Auf Lager €68,50

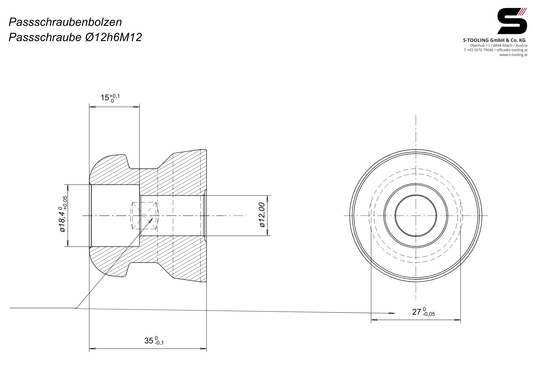

Maße laut Zeichnung

D
12 mm
H
0 mm
L
35 mm
Gewinde
M12

Ausführung

Artikel
Passschraubenbolzen D12,00/A
Werkstoff
Hochfester Stahl
Zur Produktseite
STUL800.194 B M12 16 0 35 Auf Lager €86,80

Maße laut Zeichnung

D
16 mm
H
0 mm
L
35 mm
Gewinde
M12

Ausführung

Artikel

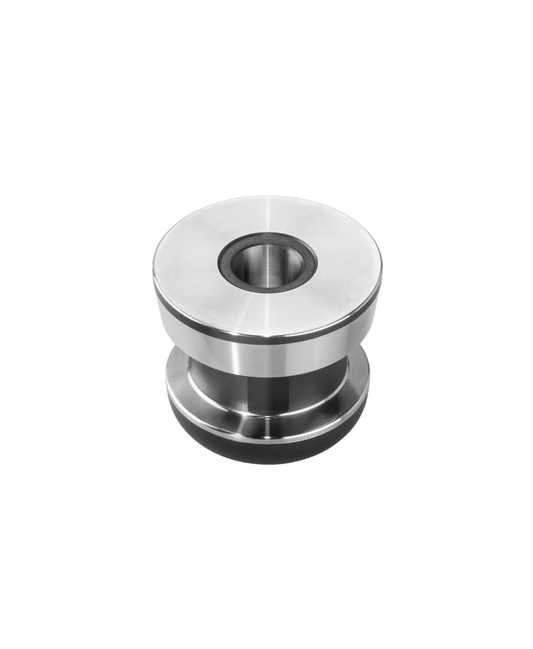

Passschraubenbolzen D12,00/B
Werkstoff
Hochfester Stahl
Zur Produktseite
STUL800.196 C M12 25 0 35 Auf Lager €64,00

Maße laut Zeichnung

D
25 mm
H
0 mm
L
35 mm
Gewinde
M12

Ausführung

Artikel
Passschraubenbolzen D12,00/C
Werkstoff
Hochfester Stahl
Zur Produktseite
STUL800.152 A M12 16 0 35 Auf Lager €68,50

Maße laut Zeichnung

D
16 mm
H
0 mm
L
35 mm
Gewinde
M12

Ausführung

Artikel

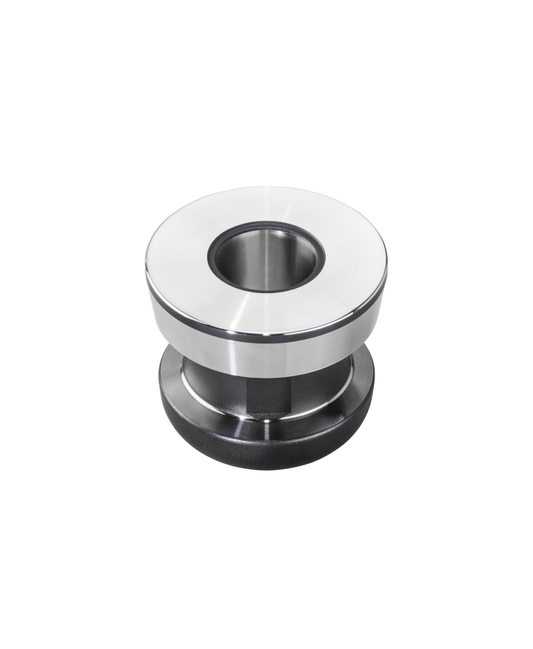

Passschraubenbolzen D16,00/A
Werkstoff
Hochfester Stahl
Zur Produktseite
STUL800.193 B M16 16 0 35 Auf Lager €86,80

Maße laut Zeichnung

D
16 mm
H
0 mm
L
35 mm
Gewinde
M16

Ausführung

Artikel
Passschraubenbolzen D16,00/B
Werkstoff
Hochfester Stahl
Zur Produktseite
STUL800.195 C M16 25 10 35 Auf Lager €64,00

Maße laut Zeichnung

D
25 mm
H
10 mm
L
35 mm
Gewinde
M16

Ausführung

Artikel
Passschraubenbolzen D16,00/C
Werkstoff
Hochfester Stahl
Zur Produktseite

D Zentrierdurchmesser · H Bundlänge · L Gesamtlänge · alle Maße in mm
